GU-94A
TETRODE
The GU-94A tetrode is designed for use in stationary pulse-modulation RF equipment at frequencies up to 2 MHz for output power 150 kW and at up to 30 MHz for output power 100 kW.
GENERAL
Cathode: directly heated, carbonized thoriated tungsten.
Envelope: metal-ceramic.
Cooling: forced (water for anode, air for other envelope elements)
Working position: upright with anode up or down.
Height: at most 535 mm.
Diameter: at most 221 mm.
Mass at most 35 kg.

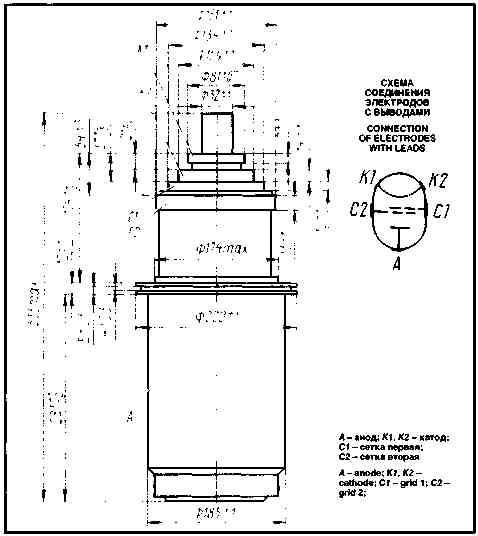

00031.jpg)
| OPERATING ENVIRONMENTAL CONDITIONS | |
| Vibration loads: | |
| frequencies, Hz | 1-35 |
| acceleration, m/s² | 5 |
| Multiple impacts with acceleration, m/s² | 150 |
| Ambient temperature, °C | 1-55 |
| Relative humidity at up to 25 °C, % | 98 |
|
BASIC DATA Electrical Parameters |
|
| Filament voltage (AC or DC), V | 18 |
| Filament current, A | 340-420 |
| Peak anode current (at filament voltage 18 V, anode voltage 2.5 kV, grid 2 voltage 1.5 kV, grid 1 voltage 0), A, at least | 38 |
| Negative cutoff voltage, absolute value (at filament voltage 18 V, anode voltage 2 kV, grid 2 voltage 1.5 kV, grid 1 voltage 0), V, at most | 350 |
| Mutual conductance (at filament voltage 18 V, anode voltage 2 kV, grid 2 voltage 1.5 kV, anode current 6 and 10A),mA/V | 110-180 |
| Cathode emission current (at filament voltage 18 V, anode voltage 1 kV, grid 2 voltage 1 kV), A, at least | 190 |
| Output power (at anode voltage 12 kV), kW: | |
| at 2 MHz, at least | 150 |
| at 26 MHz, at least | 100 |
| Interelectrode capacitance in agrounded-cathode circuit, pF: | |
| input | 550-650 |
| output | 60-77 |
| transfer, a most | 2.6 |
| Limit Operating Values | |
| Filament voltage, V | 18.5 |
| Anode voltage (DC), kV: | |
| in modulation mode | 15 |
| in anode-screen modulation mode | 12.5 |
| Grid 2 voltage (DC), kV: | |
| in modulation mode | 1.8 |
| in anode-screen modulation mode | 0.9 |
| Negative bias voltage, absolute value, kV | 0.6 |
| Filament starting current (peak value), A | 800 |
| Dissipation, kW: | |
| anode | 160 |
| grid 2 | 2.5 |
| grid 1 | 0.5 |
| Operating frequency, MHz | 30 |
| Envelope temperature, °C | 175 |
00051.jpg)
Emission Characteristic Curves
00052.jpg)
Anode-Grid Characteristic Curves:
Uf = 18V; Ug2 = 1,000V
00053.jpg)
Anode-Grid Characteristic Curves:
Uf = 18V; Ug2 = 1,500V
00054.jpg)
Grid Characteristic Curves:
Uf=18V; Ua = 1.8kV
00055.jpg)
Grid Characteristic Curves:
Uf = 18V; Ug2 = 1,000V
00056.jpg)
Grid Characteristic Curves:
Uf = 18V; Ug2 = 1,500V
