GU-53A
TETRODE
The GU-53A tetrode is used as a power amplifier in RF equipment and automobile parking stations, including single-sideband transmitters
GENERAL
Cathode: directly heated, carbonized thoriated tungsten.
Envelope: metal-ceramic.
Cooling: forced (water for anode, air
for stem, envelope and seals).
Height: at most 472 mm.
Diameter: at most 210 mm.
Mass: at most 20 kg

K1, K2 - cathode; C1 - grid 1; C2 - grid 2; A - anode; I - contact surfaces
| OPERATING ENVIRONMENTAL CONDITIONS | |
| Ambient temperature, °C | -10 to +55 |
| Relative humidity at up to +40 °C, % | 98 |
|
BASIC DATA Electrical Parameters |
|
| Filament voltage, V | 14 |
| Filament current, A | 230-260 |
| Mutual conductance (at anode voltage 1.4 kV, grid 2 voltage 1 kV, anode currents 7 and 11 A), mA/V | 110-140 |
| Gain coefficient (grid 1-grid 2) (at anode voltage 1.4 kV, grid 2 voltages 1 and 1.2 kV, anode current 7 A) | 7-10 |
| Anode current at zero grid 1 voltage (at anode voltage 2 kV, grid 2 peak voltage 1.5 kV), A, at least | 16 |
| Interelectrode capacitance, pF: | |
| input, at most | 470 |
| output, at most | 75 |
| transfer, at most | 5 |
| Negative cutoff voltage (at anode voltage 10 kV, grid 2 voltage 1.5 kV, anode current 0.5 A), V, at most | 350 |
| Limit Operating Values | |
| Filament voltage, V | 13-14.5 |
| Anode voltage (DC), kV | 12 |
| Negative grid 1 voltage, absolute value. kV | 1.5 |
| Grid 2 voltage (DC), kV | 1.8 |
| Filament starting current, A | 360 |
| Dissipation, kW: | |
| anode | 50 |
| grid 2 | 1.8 |
| grid 1 | 1.0 |
| Operating frequency, MHz | 75 |
| Temperature at ceramic parts and seals, °C | 200 |
1.jpg)

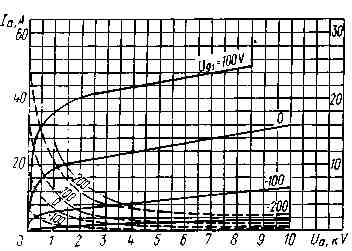

Averaged Characteristic Curves:
Uf = 14V; Ug2 = 1.5kV;
_____ anode;
_ _ _ grid-anode;
- . - Pa max
2.jpg)
Averaged Characteristic Curves:
Uf = 14V; Ug2 = 1.75kV;
_____ anode;
_ _ _ grid-anode;
- . - Pa max
1.jpg)

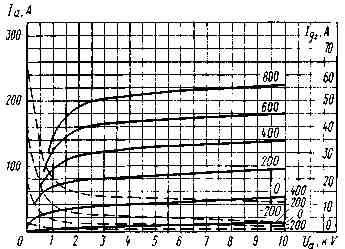

Averaged Characteristic Curves:
Uf = 14V; Ug2 = 2kV;
_____ anode;
_ _ _ grid-anode;
- . - Pa max
2.jpg)
Averaged Characteristic Curves:
Uf = 14V; Ug2 = 1.5kV;
_____ anode-grid;
_ _ _ grid 1;
- . - grid 2
3.jpg)

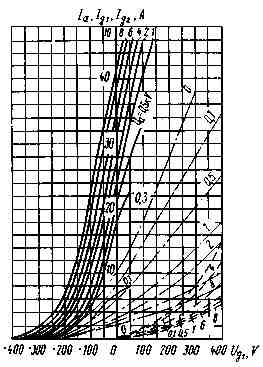

Averaged Characteristic Curves:
Uf = 14V; Ug2 = 1.75kV;
_____ anode-grid;
_ _ _ grid 1;
- . - grid 2
4.jpg)

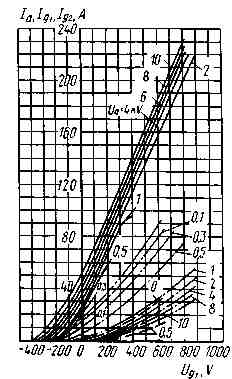

Averaged Characteristic Curves:
Uf = 14V; Ug2 = 2kV;
_____ anode-grid;
_ _ _ grid 1;
- . - grid 2
